引言

随着现代工业对电机性能、效率、可靠性与智能控制的要求日益提高，电机产品设计与电子电器控制系统开发正面临着前所未有的挑战。传统的设计-样机-测试模式不仅周期长、成本高，而且难以全面优化复杂工况下的性能。CAE（计算机辅助工程）仿真技术，作为一种强大的虚拟设计与分析工具，已深度融入电机设计及控制系统开发的全流程，成为驱动技术创新、提升产品竞争力的关键引擎。

一、 CAE仿真技术在电机产品设计中的应用

电机设计是一个多物理场耦合的复杂过程，涉及电磁、结构、热、流体等多个学科。CAE技术通过高精度建模与仿真，实现对电机性能的预测与优化。

1. 电磁设计与性能优化
利用电磁场仿真软件（如ANSYS Maxwell, JMAG等），工程师可以在虚拟环境中精确计算电机的磁场分布、转矩、反电势、电感、铁损、铜损等关键电磁参数。这有助于：

• 优化拓扑结构：快速评估不同极槽配合、绕组形式、磁路设计对性能的影响，寻找最佳方案。

• 提升效率与功率密度：通过分析损耗分布，优化材料选择和结构设计，减少铁损、铜损与附加损耗，实现高效率和高功率密度目标。

• 抑制振动噪声（NVH）：预测由电磁力波引起的定子齿部振动和辐射噪声，从电磁源头上进行优化，降低电机NVH水平。

2. 结构强度与动力学分析
电机在高速旋转和复杂负载下承受着巨大的机械应力。结构CAE仿真（如ANSYS Mechanical）用于：

• 强度与刚度校核：分析转子、定子、轴、轴承座等关键部件在离心力、电磁力、热应力耦合作用下的应力、应变与变形，确保结构安全。

• 临界转速与振动分析：计算转子的固有频率和临界转速，避免运行时发生共振。分析整机或部件的模态与谐响应，评估振动特性。

• 疲劳寿命预测：基于载荷谱，对承受交变应力的部件进行疲劳寿命预估，提高产品可靠性。

3. 热管理与散热设计
温升是限制电机性能与寿命的核心因素。流体与热耦合仿真（如ANSYS Fluent, Icepak）能够：

• 精确预测温升：建立包含绕组、铁芯、冷却系统（风冷、水冷、油冷）的完整热模型，计算稳态和瞬态温度场。

• 优化冷却方案：评估不同冷却通道布局、冷却介质流速与流量的散热效果，设计高效、紧凑的冷却系统。

• 防止局部过热：识别热点区域，通过改进绝缘材料、导热路径或局部散热结构来避免热失效。

4. 多物理场耦合与系统级仿真
现代高性能电机要求电磁-结构-热-流体等多场协同设计。多物理场耦合仿真平台能够实现：

• 耦合分析：将电磁计算得到的损耗作为热源进行热分析，将热分析得到的温度场反馈给电磁分析以修正材料属性，形成闭环。电磁力可作为结构分析的载荷。

• 系统级性能评估：将电机本体模型与驱动电路、控制算法在系统仿真平台（如ANSYS Twin Builder, MATLAB/Simulink）中集成，评估其在真实负载工况下的整体性能。

二、 CAE仿真技术在电子电器控制系统开发中的应用

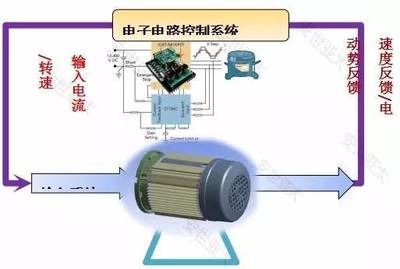

电子电器控制系统是电机的“大脑”和“神经”，其开发同样高度依赖CAE仿真。

1. 功率电子与驱动电路设计

• 电路仿真与器件选型：使用SPICE类工具（如LTspice, PSpice）或专用电力电子仿真软件，对IGBT/MOSFET驱动电路、滤波电路、保护电路等进行仿真，验证功能、评估效率、优化器件参数。

• 热设计与EMI/EMC分析：分析功率器件的损耗与结温，设计散热器。通过电磁兼容仿真，预测和抑制电路板及系统产生的电磁干扰，确保符合标准。

1. 控制算法设计与验证

• 模型在环（MIL）仿真：在MATLAB/Simulink等环境中，建立包含被控对象（电机高精度模型）、传感器模型、控制器模型的完整系统。在此环境下，开发和验证FOC（磁场定向控制）、DTC（直接转矩控制）等先进控制算法的逻辑与性能，无需硬件参与。

• 快速控制原型（RCP）与硬件在环（HIL）测试：将控制算法部署到实时仿真器或高性能计算单元中，与真实的功率硬件或高保真的虚拟被控对象（实时电机模型）连接进行测试。HIL测试可以在实验室安全、高效地模拟各种极端工况和故障，全面验证控制系统的可靠性与鲁棒性，大幅减少实车或实地测试风险与成本。

1. 嵌入式软件与功能安全

• 代码生成与验证：基于模型的设计（MBD）流程支持从经过验证的控制模型自动生成高质量的嵌入式C代码，提高开发效率和代码可靠性。

• 功能安全分析：利用仿真工具辅助进行故障模式与影响分析（FMEA），模拟传感器失效、短路、开路等故障下系统的响应，验证安全机制（如故障诊断与容错控制）的有效性，满足ISO 26262等安全标准要求。

三、 集成化应用方案的价值与未来趋势

将CAE仿真技术系统性地应用于电机设计及控制系统开发，构成了一个虚拟集成开发平台。其核心价值在于：

• 缩短开发周期：大幅减少物理样机制作与测试迭代次数。
• 降低开发成本：提前发现并解决设计缺陷，避免后期变更的高昂代价。
• 提升产品性能：实现多目标、多参数的深度优化，挖掘性能潜力。
• 增强可靠性：全面评估产品在各种边界和故障条件下的表现，提升鲁棒性。
• 促进创新：为探索新材料、新拓扑、新算法提供了低成本、高效率的试验场。

未来趋势将朝着更高精度、更强耦合、更智能化和全生命周期数字化孪生的方向发展。结合人工智能与机器学习，CAE仿真将能够实现自动寻优设计；而基于仿真的数字孪生体，将在产品服役阶段持续发挥监测、预测与优化作用。

###

CAE仿真技术已从辅助分析工具演变为电机产品与电子电器控制系统创新研发的核心驱动力。构建涵盖电磁、机械、热、流体、控制、电路的多学科协同仿真体系，是企业应对技术挑战、实现高质量、高效率产品开发的必由之路。拥抱仿真，即是拥抱未来智能制造与绿色能源时代的核心竞争力。
