在现代汽车的电子电器控制系统开发中，车载诊断系统扮演着至关重要的角色，而OBD接口则是连接诊断工具与汽车“神经中枢”的标准物理桥梁。理解OBD的定义及其针脚功能，是进行车辆故障诊断、排放监控、数据读取及ECU标定等开发工作的基础。

一、汽车OBD的定义与演进

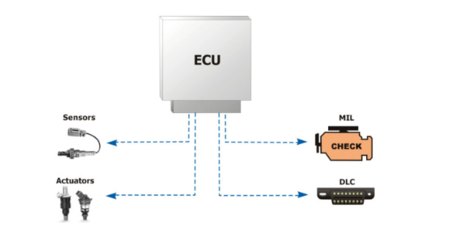

OBD 是“车载诊断系统”的英文缩写。它是一个集成在汽车电子控制系统中的标准化自我诊断和报告系统。其核心目的是监控影响汽车排放的零部件和系统的工作状态，并在发现故障时点亮仪表盘上的故障指示灯，同时存储相关的故障代码，以供维修人员或开发工程师读取和分析。

OBD系统的发展经历了两个主要阶段：

OBD-I：早期阶段，由各大汽车制造商自行定义，诊断接口、协议和故障代码不统一，导致诊断工具通用性差。
OBD-II：自1996年起，在美国强制推行，并逐渐成为全球主流标准。OBD-II严格规范了诊断接口的形状、针脚定义、通信协议、故障代码格式以及监测项目，实现了标准化和通用化。我们通常所说的“OBD”即指OBD-II标准。

在电子电器控制系统开发中，OBD接口不仅是售后维修的通道，更是开发阶段进行控制器标定、功能测试、数据监控和故障注入的关键工程接口。

二、OBD-II诊断连接器与针脚定义

OBD-II标准规定使用一个16针的D型母头连接器，通常位于驾驶员侧仪表板下方。其针脚分配遵循SAE J1962标准，定义了各针脚的电源、地线及通信网络归属。

以下是标准的16针OBD-II接口针脚定义详解：

关键针脚解析：
- 针脚4 & 5：提供可靠的接地，是保证通信信号质量的基础。
- 针脚6 & 14：这是现代汽车电子电器架构中最核心的诊断和通信通道——高速CAN总线。绝大多数ECU都挂载在此网络上，开发工程师通过此通道可以访问发动机、变速箱、ABS、气囊等核心控制单元，进行数据流读取、故障码清除及在线编程。
- 针脚7 & 15：K线和L线是较早期的诊断协议，目前在一些特定系统或车型上仍有使用。在开发兼容性测试工具时需要考虑。
- 针脚16：为外接的诊断仪、标定工具或数据记录仪提供+12V电源，使其无需外接电源即可工作。
- “制造商自定义”针脚：这些针脚为汽车制造商提供了灵活性，可能用于连接低速CAN、LIN总线、以太网激活线或特定的编程电压等，是厂商内部工程开发的重要接口。

三、在电子电器控制系统开发中的应用

控制器标定与参数优化：通过OBD接口连接标定工具，工程师可以实时调整发动机ECU、变速箱TCU等控制器的参数，如空燃比、点火提前角、换挡曲线等，以优化车辆性能和排放。

诊断功能开发与验证：OBD是诊断服务的基础物理层。开发阶段需要验证各ECU的诊断服务是否可通过标准OBD接口正确访问，包括故障码的存储与读取、数据流的实时传输、执行器的主动测试等。

网络管理与故障注入：通过OBD接口接入CAN总线分析仪，可以监控整车网络通信状态，模拟网络错误、节点掉线、报文错误等故障，测试整个电子电器系统的鲁棒性和故障处理机制。

软件刷写：在量产前后，通过OBD接口对ECU进行软件更新或程序刷写，是高效且标准化的方式。这要求OBD接口的电源和通信链路必须稳定可靠。

数据采集与路试分析：连接数据记录仪，通过OBD接口长期采集车辆运行数据，为控制策略的优化、耐久性测试和问题复现提供真实数据支持。

###

OBD接口及其针脚定义，远不止是一个简单的维修插口。它是汽车电子电器系统与外部世界进行标准化信息交互的网关。对于控制系统开发工程师而言，深刻理解OBD的物理层定义、支持的多协议栈以及各针脚在具体车型上的实际应用，是进行高效开发、测试和调试工作的基石。随着汽车智能化、网联化的发展，OBD接口的角色可能演变，但其作为核心工程接口的价值在可预见的未来仍将不可替代。
